高頸平焊法蘭與鋼管的連接形式

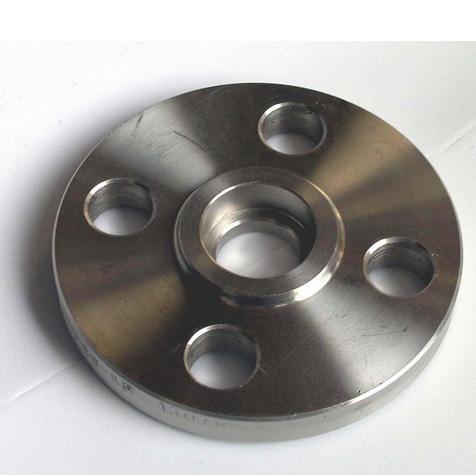

　　高頸平焊法蘭與鋼管連接在我國鋼管塔設計中是新的連接形式，如圖1所示，具有以下優點：

　　(1)由于鋼管插入深度較大，連接強度比平面法蘭與鋼管的T接要高些。

　　(2)較平面法蘭而言，高頸平焊法蘭的環向焊縫有利于實現焊接自動化，也就是其角焊縫可在平焊位置實現GMAW (熔化極富氬混合氣體保護焊)。

　　高頸平焊法蘭與鋼管連接亦具有以下缺點：

　　(1)由于受構件結構形狀限制，焊接時只能將鋼管水平放置，因此焊縫的焊腳在鋼管側，而角焊縫的焊腳部位在富氬混合氣體保護焊 (GMAW)過程中容易在鋼管表面產生焊縫咬邊缺陷。

　　(2)在兩端角焊縫焊接后法蘭與鋼管間形成了面積較大的密封腔，而該密封腔在鍍鋅過程中會產生氣體膨脹，嚴重的情況下在鋅鍋內會發生爆裂，具有一定的質量隱患和安全隱患。

　　(3)與鋼管連接的角焊縫，焊縫質量要求較高，而環向角焊縫的超聲波探傷具有較大難度，超聲波對這種位置的內部缺陷的檢出率相對較低，也無法采用射線探傷方法進行探傷檢查，特別是管口部位的角焊縫內部質量無法保證。
